滨州水利局小开河区引黄灌溉无线数传系统

 项目概况

小开河引黄灌区是经国家计委、水利部和山东省计委批复建设的大型引黄灌区，涉及滨城、惠民、阳信、沾化、无棣五县区的42万人口，设计灌溉面积110万亩，设计引水流量60m3/s，年设计引水3.93亿m3。灌区于1993年动工兴建，1998年土方、衬砌、建筑物全面开工并于年底建成通水，2001年完成续建配套衬砌工程，干渠全长91.5km，其中输沙渠51.3km、输水渠36.04km、沉沙池4.16km，骨干建筑物147座，输沙干渠全断面衬砌20.7公里，半断面衬起34.6公里，渠道铺灰渣路3.8 km，总投资2.3亿元。 灌区通水后，已累计引水16亿m3，年均引水近3 亿方，解决了42万人口祖祖辈辈喝苦咸水的难题，有效灌溉面积达110万亩。

为有效地对整个灌区进行科学化管理，滨州水利局决定对小开河灌区上自动化测水系统，该工程系统是由山东省计委和水利厅批复立项的工程项目，一期工程投资65万元，本着先急后缓的原则，一期项目包括管理局中心站、渠首站、孙集站、沉沙池站，各测站通过无线传输方式将现场采集数据传至中心站，通过数据采集和存储，实时显示流速、水位等数据，实时计算并显示流量，以及回放和处理数据。

由于灌区各管理所分散，小开区水利局决定采用无线通信系统来完成管网数据的采集及控制。为满足系统通信的要求，确保通信质量，我公司特选用美国GE MDS公司的全数字无线数传电台MDS2710A构建无线通信系统。

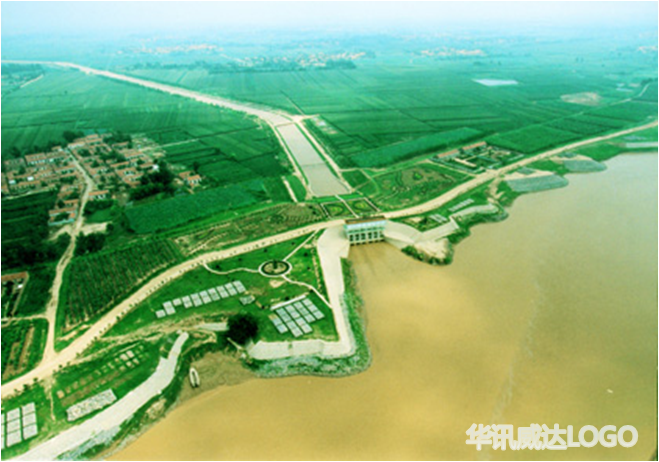

下图是灌区俯瞰图:

主要设备说明

MDS2710A

MDS2710A电台是全数字、专业级的数传电台。它的设计采用了DSP芯片，有信道编码，前向纠错功能。它采用了数字调制解调CPFSK、相干解调、均衡软判决等技术，软件处理增益达7dB。生产工艺采用表面焊接技术，产品的稳定性、可靠性、抗干扰性、传输速度远远超过普通数传电台。它的数据吞吐量大，传输距离远，全透明实时传输，使用标准的异步通信协议，无需特别设置及编程。

技术指标

工作频率: 220~240MHz

工作方式: 半双工或单工

传输速率: 9.6kbps

发射功率: 5W（可设置）

接收灵敏度: -110dBm@10^-6BER

工作温度: -30℃~+60℃

系统方案

本方案主要解决灌区水利局中控室对各个管理所水文数据的采集和监控。采集的数据量较少，只有流速、流量等。整个系统中包括一个主站和3个从站。其中，主站设在灌区水利局中控室，从站分别设在各管理所水文监测站。本系统是一个典型的点对多点星型结构无线通信系统。

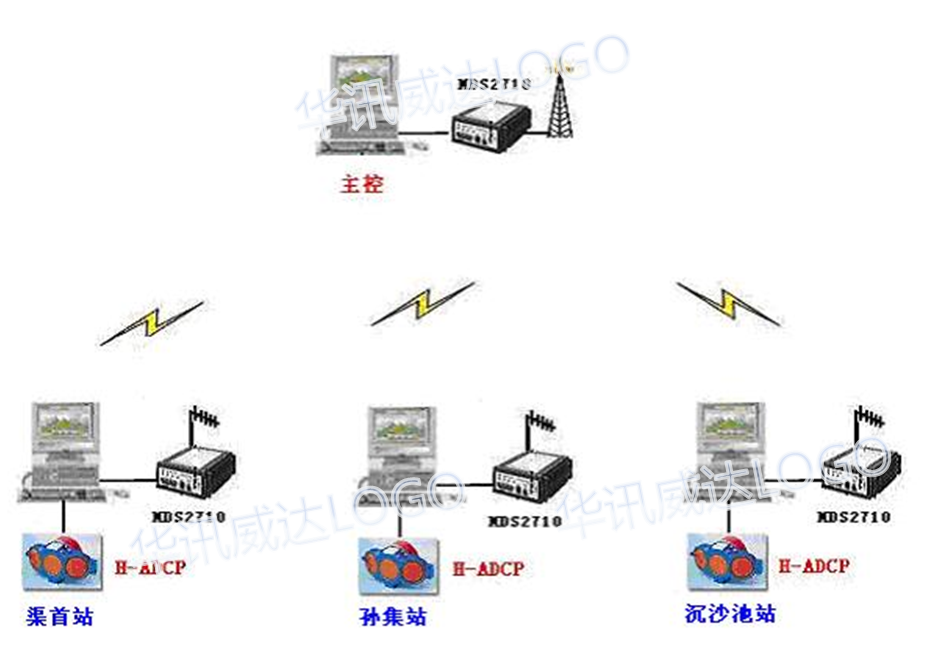

系统拓扑结构示意图如下所示：
