北京高碑店污水厂测压点监控系统
项目概况：
高碑店污水处理厂是目前我国最大的污水处理厂，一期工程已于1993年10月24日竣工投产，一期工程处理能力50万吨/日。二期工程投产运转后，处理能力达100万吨/日。高碑店污水处理厂污水系统流域面积96平方公里，服务人口240万人，汇集北京市城区的大部分生活污水、东郊工业区、使馆区和化工路的全部污水。为实现对污水厂几处测压点进行科学管理，水厂决定对测压点进行自动化控制管理。该项目共有一个中控中心，5个测压点，测压点布在厂区内，相距在1公里以内，但厂区地形比较复杂，所以水厂决定采用有线和无线结合的方式进行测压点的数据采集和监控
设备选型：
根据水厂周围地型情况，测压点到监控中心有一高楼阻碍，为确保无线通信系统的稳定性和可靠性，确保通信质量，决定选取一款高性能、高稳定性且具有一定绕射能力的无线通信设备，通过对几种无线通信设备的性价比对照，我公司特选用美国MDS公司的无线数传电台EL7052作为此项目的无线通信主设备，因此和EL7052配套使用的研华公司的ADAM5510。中控室主机采用研华平板电脑PPC-1260。
设备主要技术指标：
MDS EL705数传电台
是专门为中国而开发的，点对多点SCADA专网及其他遥测、遥信、遥控系统设计的高性能高可靠性、低价位的无线传输电台。覆盖频率范围EL-7052：220-240MHz，EL7054：330-512MHz。它有两款设计，没有机壳的集成板和有机壳的整机。集成板可以直接与RTU，电子流量测控装置或彩票终端集成在一起。有铸铝机壳的整机可以接上电源、天线和数据装置直接使用。
选用MDS OEM数传电台可以降低通信系统的费用，同时它具有功耗低、射频接头小、价格便宜等特点。当集成在电子流量测控内时，仅需8VDC电压。OEM电台符合一级，一类电子内部设备安全标准。
主要特点：
ØMDS高质量高性价比的数传电台
Ø广泛应用于世界各地
Ø通过多个机构检测认证
Ø尺寸小，便于OEM集成
Ø9600bps数据吞吐量
Ø低功耗，休眠模式，可用太阳能电池供电
Ø电台软件可升级换代
Ø数据直接启动电台发射
Ø输出外接装置控制信号
Ø尾噪声脉冲抑制
Ø载波检测信号供载波碰撞检测使用
Ø用手持编程器或MDS电台设置软件进行参数设置
MDS OEM集成板数传电台
集成板数传电台的尺寸约120mm×95mm，带有BNC射频接头，RS-232，DB-25孔接头，另有可选用附加的RS-485/422接口板。
集成板数传电台通过了安全标准检测，有射频屏蔽，它可以直接插入其它装置内作内部电台用，可以和其它产品紧密集成在一起。用RTU的处理器可以得到电台参数，可以进行整体的网管，包括电台参数设置、诊断和管理。指示灯显示运行状态。
下列机型可以提供：
OEM TTL板：8VDC电源输入
OEM RS-232板：10-30VDC电源输入
OEM TTL和附加RS-485板，10-30VDC电源输入
MDS OEM整机数传电台
整机数传电台是由集成板加上压铸的铝壳组成，接口有RS-232或RS-485两种。10-30VDC电源输入。
MDS OEM系列数传电台性能指标
技术规格：EL7052 220-240MHz / EL7054 330-512MHz
电台类型：频率合成式，半双工，信道间隔12.5KHz，同频或异频传输。
电源要求：供电电源：10-30VDC，用三芯插头或DB-25接口供电
接收电流：75mA,13.8VDC
发射电流：480mA,13.8VDC(功率设置为2W时)
电路保护：1安培自恢复保险，内置极性相反保护，电源输入保护
数据接口：接口：RS-232，DB-25 Female
端口速率：1200，2400，4800，9600，19200，38400bps
空中速率：9600dps
数据时延：<15ms
发射机
频率范围：220~240MHz / 330-512MHz
频率步进：6.25KHz
调制方式：4级CPFSK
载波功率：100mW(20dBm),1W(30 dBm),2W(33 dBm)(可编程)
占空比：50%（100%附加散热器）
输出阻抗：50欧姆
频率稳定性：1.5ppm,-30℃+60℃
信道间隔/占用带宽：12.5KHz
邻道辐射：-65dBc
超时定时器：1-255秒
发射启动：数据直接启动(数据键控)
启动时间：2ms
接收机
频率范围：220-240MHz / 330-512MHz
类型：双超外差式
频率稳定性：1.5ppm，-30℃+60℃
辐射和杂波抑制：-70dB
灵敏度：-116dBm@12dB Sinad
数据性能：-108dBm@10-6
交调抑制：-70dB最小
邻道选择性：55dB
信道带宽：12.5KHz
使用环境
温度范围：-30℃-+60℃
湿度范围：95%@40℃非冷凝
重量：集成板产品：0.13kg
0.45kg
集成板产品：110*19*95mm
整机产品：165*44*120mm
机壳：铸铝
ADAM-5510--基于PC的可编程序控制器
Ø16位微处理器
Ø提供多达256KB Flash ROM及256KB SDAM
Ø内置ROM-DOS操作系统
Ø内置看门狗定时期器
Ø采用标准C语言编程；
Ø提供三个通讯口（COM1：RS-232；COM2：RS-485；COM3：3线制RS-232编程端口）；
Ø适合独立运行、复杂数学运算、灵活的通讯、模拟量信号多的方案中；
Ø可以和Easyview所有规格的触摸屏通过串口连接；
系统方案
本方案主要解决高碑店污水厂中控室对各测压点数据的采集和监控。整个系统中包括一个主站和5个从站。其中，主站设在水厂中控室，从站分别设在各测压点处。本系统是一个典型的无线有线混合通信系统。

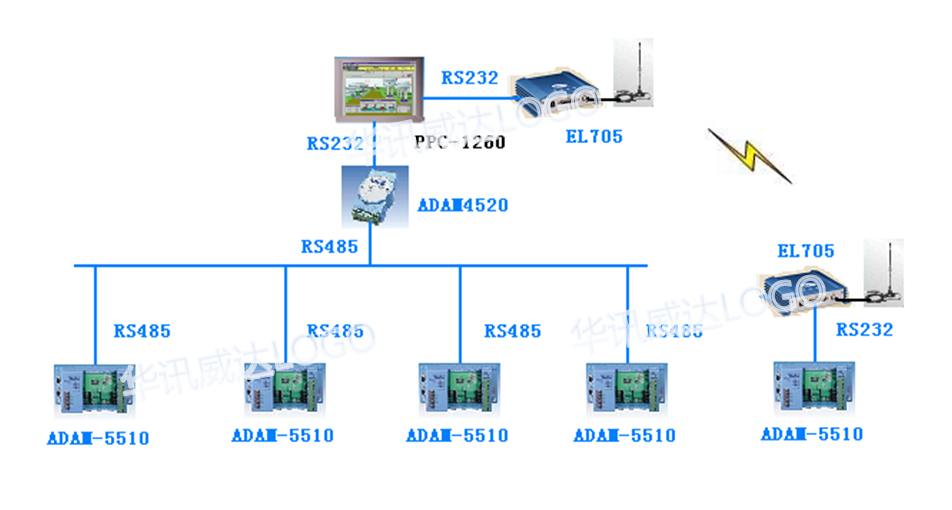

系统拓扑结构示意图如下所示：
系统结构示意图
安装调试：
为确保无线系统的正常运行，做好系统的安装调试工作是件很重要的工作，为此要做好以下几个方面的工作，一是根据现场情况及所使用的MDS电台选用不同频率的高增益全向天线或定向天线，本系统要选择200MHz天线系统，为减小系统信号损耗主从站采用低损耗国产电缆。二是要做好天线系统的防雷系统，接好LP-2B避雷器。三是做好天线系统的防水处理。四是在安装调试过程中，利用MDS电台配套的设置及测试软件对系统进行场强测试，确保主从站天线接收信号场强在理论值以内。五是做好EL705电台和研华ADAM5510之间的串口通信连接，本案例中只接收、发和接地三线。
运行结论：
经测试及安装，EL705电台和ADAM5510可编程序控制器连接通信正常，可以正常采集和控制数据。系统的安装运行达到了对各测压点的数据的实时采集和控制，实现了污水厂对各测压点数据的自动化管理的要求，达到了预期的设计目标。而利用MDS电台的优越的性能和可靠的服务，用户即可达到现场控制通信的要求，又达到了省工、省力、节约资金的目的。
外形尺寸
整机产品：
